Schlüter KERDI-LINE-F 50 Duschrinne DN50 KLF50GE90

Schlüter ®-KERDI-LINE-F 50

Schlüter-KERDI-LINE-F 50 ist ein komplettes Set für lineare bodenebene Duschen mit einem horizontalen wellenförmigen Ablauf mit integriertem Geruchsverschluss. Es ist universell für den zentralen Einbau in einer Fläche oder im Wandbereich einsetzbar und verfügt gemäß DIN EN 1253 über eine Ablaufleistung ≥ 0,8 l/s sowie eine Sperrwasserhöhe des Geruchsverschlusses von 50 mm. Zum sicheren Anschluss an die Verbundabdichtung ist auf dem Klebeflansch des Rinnenkörpers werkseitig eine Manschette aus Schlüter KERDI fest verklebt.
(Produktdatenblatt 8.7)

Set, Edelstahl-Linienentwässerung V4A mit integriertem Geruchsverschluss, Ablauf DN 50 horizontal

L(cm): 90, L1(cm): 95, P(Set): 10

Set-Komponenten:
1 Eckabdichtung
(für seitlichen Wandanschluss)
2 Rinnenkörper mit Dichtmanschette
und Rinnenträger
3 Ablaufgehäuse DN 50 mit
Geruchsverschluss, Klemmring
und Dichtung
4 Schallschutzelement

Technische Daten:
Ablauf DN 50
Ablaufleistung 0,8 l/s
Sperrwasserhöhe 50 mm
Einbauhöhe 97 mm

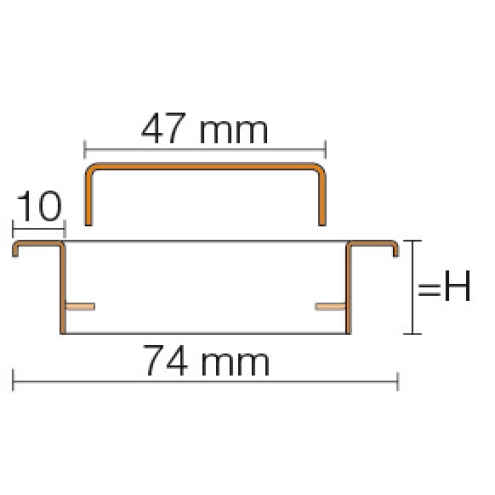

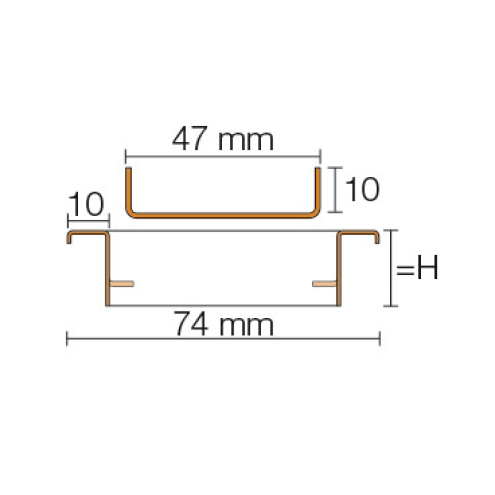

Breite der Abdeckung
inkl. Rahmen 74 mm
