Schlüter KERDI-LINE-H 50, KLH50GE160

Schlüter®-KERDI-LINE-H

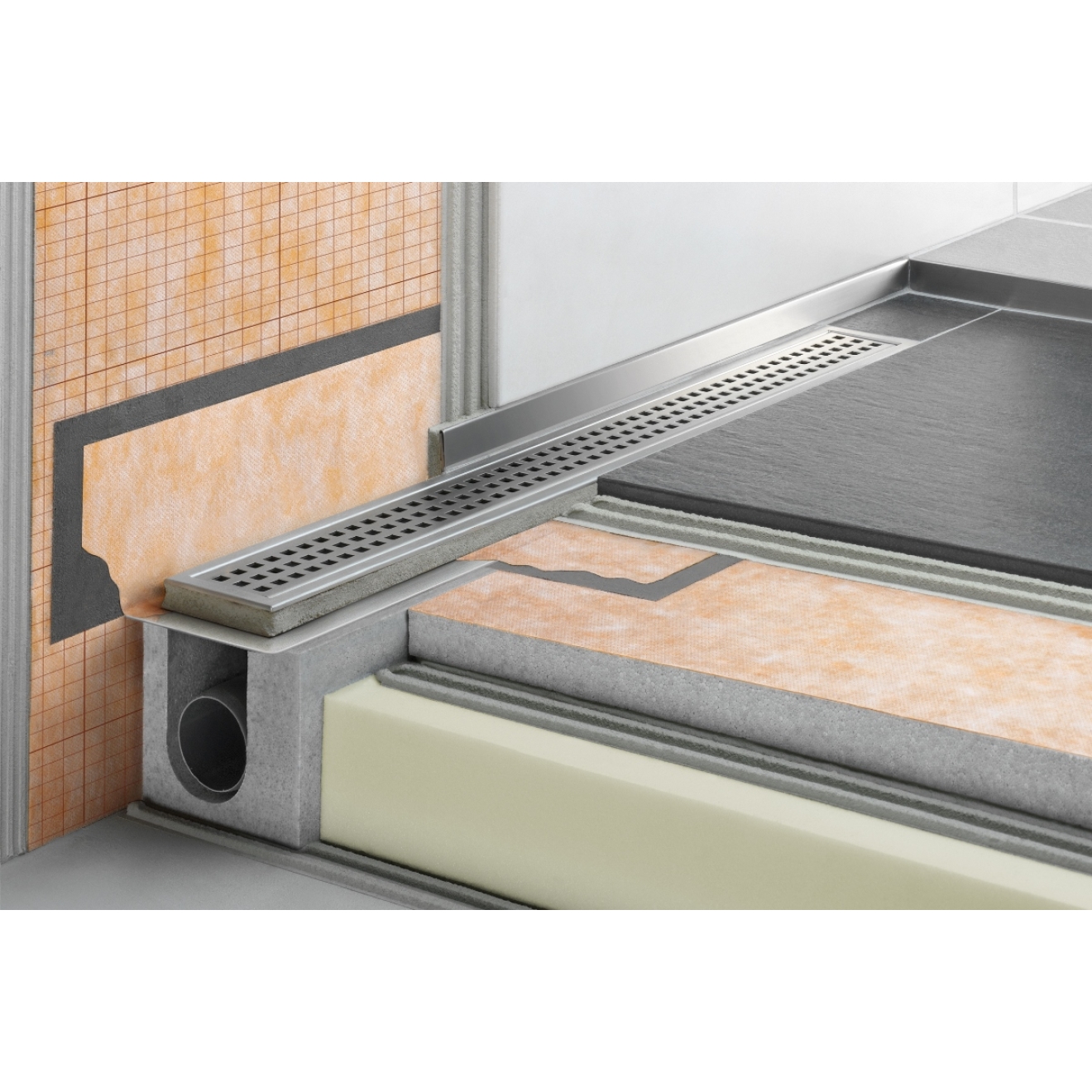

Schlüter-KERDI-LINE-H ist ein komplettes Set für lineare bodenebene Duschen mit einem horizontalen Ablauf. Es ist universell
für den zentralen Einbau in einer Fläche oder im Wandbereich einsetzbar. Auf dem umlaufenden Klebeflansch des Rinnen-
körpers ist werkseitig eine Manschette aus Schlüter-KERDI fest verklebt. Sie dient zum sicheren Anschluss des Rinnenkörpers an die Verbundabdichtung sowohl im Bodenbereich als auch an aufgehenden Wänden.
(Produktdatenblatt 8.7)

Set, Edelstahl-Linienentwässerung V4A mit Geruchsverschluss, Ablauf DN 50 horizontal

L (cm): 160, L1 (cm): 165, P (Set): 10

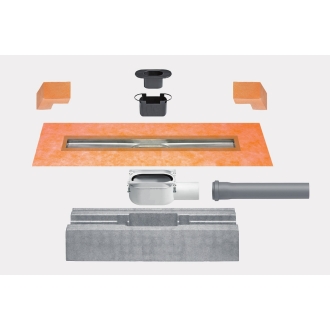

Set-Komponenten:
1 Eckabdichtung
(für seitlichen Wandanschluss)
2 zweiteiliger Geruchsverschluss
3 Rinnenkörper mit Dichtmanschette
4 Ablaufgehäuse
5 Ablaufrohr
6 Rinnenträger
7 Übergang DN 40 auf DN 50
(nur für KERDI-LINE-H 40)

Technische Daten:
Ablauf DN 40 DN 50
Ablaufleistung 0,5 l/s 0,6 l/s
Sperrwasserhöhe 25 mm 30 mm
Einbauhöhe 78 mm 97 mm
Breite der Abdeckung
inkl. Rahmen 74 mm 74 mm
